Naam van het product: | LPG-de tank van de gasopslag | kleur: | Het Verzoek van de rode Witte LPG-Klant van de Opslagtank |
---|---|---|---|
LPG die Middel vullen: | Vloeibaar Petroleumgaspropaan | Tankcapaciteit: | 5m3 10m3 20m3 30m3 40m3 50m3 60m3 80m3 100m3 |
doelland: | Tanzania Zambia Nigeria Ghana Mongolië de Soedan | ||
Hoog licht: | lpg tanker truck,lpg bullet tanks |

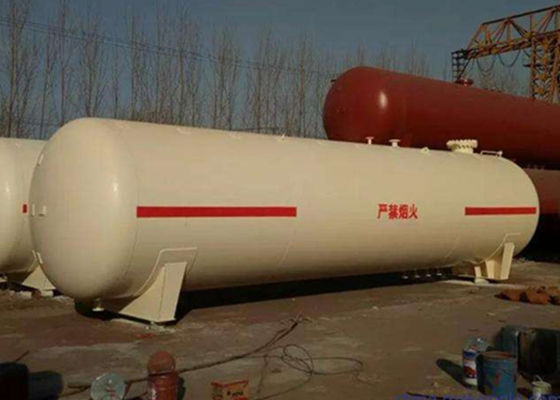

Van het Drukvatlpg van ASME Van de de Opslagtank 40m3 de Gashouder van de Tank20ton LPG van LPG
Deel 2. LPG-Tank Technische Parameters:
|
LPG-DE SPECIFICATIE VAN DE OPSLAGtank | ||||||
Capaciteit (CBM) |
Diameter DN |
Shell-dikte (mm) |
Hoofddikte (mm) |
Randgewicht (kg) |
Lading Gewicht (kg) |
Algemene afmeting (mm) | |
5 | 1600 | 10 | 10 | 2030 | 1995 | 3070*1620*2210 | |
8 | 1600 | 10 | 10 | 2540 | 3192 | 4270*1620*2210 | |
10 | 1600 | 10 | 10 | 2950 | 3990 | 5260*1620*2210 | |
12 | 1800 | 10 | 12 | 3360 | 4788 | 5034*1820*2410 | |
15 | 1800 | 10 | 12 | 3920 | 5985 | 6224*1820*2410 | |
20 | 1800 | 10 | 12 | 4820 | 7980 | 8174*1820*2410 | |
25 | 2200 | 12 | 14 | 6020 | 9975 | 7008*2224*2814 | |
32 | 2400 | 14 | 14 | 7710 | 12768 | 7508*2428*3018 | |
50 | 2600 | 14 | 16 | 10910 | 19950 | 9912*2628*3218 | |
50 | 2700 | 14 | 16 | 10640 | 19950 | 9182*2728*3318 | |
80 | 3100 | 16 | 18 | 17000 | 31920 | 11166*3132*3722 | |
80 | 3200 | 18 | 18 | 18140 | 31920 | 10516*3236*3826 | |
100 | 3100 | 16 | 18 | 20410 | 39900 | 13866*3132*3722 | |
100 | 3200 | 18 | 18 | 21800 | 39900 | 13016*3236*3826 | |
120 | 3400 | 18 | 20 | 24960 | 47880 | 13820*3436*4026 | |
Ontwerpdruk | 1.77MPa | ||||||
Corrosietoelage (mm) | 1mm | ||||||
Middelgrote dichtheid (kg/m3) | 420kg/m3 | ||||||
Materiaal van tank en hoofddrukdelen | Q345R | ||||||
Gedragen norm |
Drukvaten, supervisieregelgeving aangaande veiligheidstechnologie voor stationaire drukvaten |
||||||
Veiligheidsklep van selectiemontage |
Veiligheidsklep, meter van het kolom de magnetische omkeerbare niveau, drukmaat, de thermometer, sneed klep af |
Opmerking:
1 de veiligheidsklep wordt ontworpen op voorwaarde dat de tank onder nevelapparaat wordt geplaatst de waarvan stroom groter is dan 10L/m.min
2 de plaatsdimensie van pijpopening kan zijn setted door de daadwerkelijke plaats van de gebruiker.
3 wij kunnen omkeerbare niveaumeter in het magnetische type van vlotterbal volgens de eis van de gebruiker veranderen.
4 de gegevenslijst is slechts voor verwijzing, neemt de tekening als nauwkeurigheid.
